秦洪桥钢箱提篮拱桥拱肋厂内预拼装顺利完成
发布时间：2015-06-02 作者：文/图 张军 郭富娃 来源：第二工程公司 分享到：
5月31日，集团公司承建的G310秦洪桥危桥改造工程下承式钢箱提篮拱桥钢梁拱肋厂内预拼装顺利完成，为钢梁现场拼装顺利实施奠定了坚实的基础。
秦洪桥主桥上部结构为119m下承式矩形钢箱提篮拱桥，经过邀请招标，江苏中泰桥梁钢构股份有限公司分包了秦洪桥主桥的钢结构工程。主桥钢结构分为拱肋、系杆、纵横梁、横撑、拱肋间装饰结构以及吊杆。拱肋、系杆、横梁板材采用Q345qD（部分构件采用Q345qD-Z15），其他附属结构采用Q235B钢，全桥钢材工程量约为1580t。
拱肋采用矩形截面，高2.5m，宽1.6m。在满足设计图纸要求并综合考虑供料、工艺性等因素的条件下，将单片拱肋节段划分为11个制造节段（含拱脚节段）。拱肋节段全部制造完成后，在厂内进行预拼装，其目的主要是检验制作的精度，以便及时调整、消除误差，从而确保构件现场顺利吊装，减少现场高空安装过程中对构件的安装调整时间，有力保障工程的顺利实施。

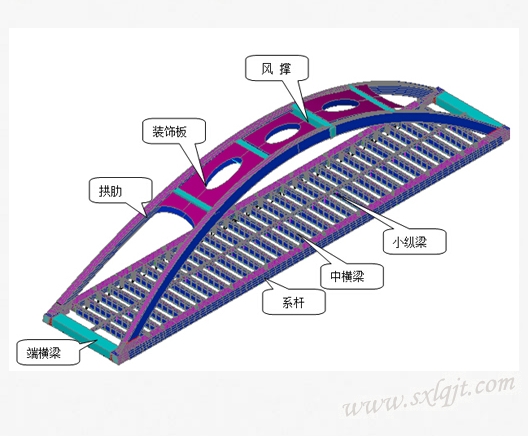

钢桥整体直观图

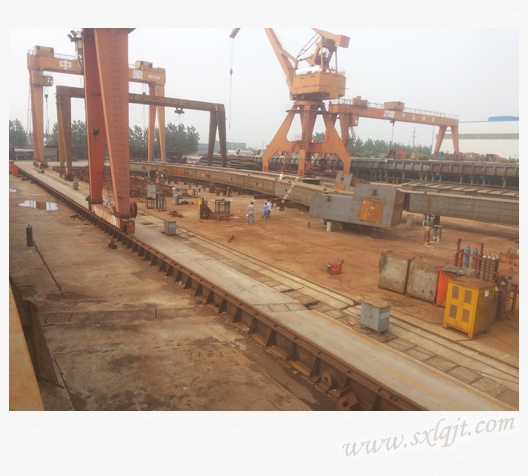

拱肋厂内总拼图
